一、海湾JB-QB-GSTN1500火灾报警控制器（联动型）产品概述：

　　JB-QB-GSTN1500火灾报警控制器(联动型)符合新国标的新一代大点数壁挂控制器，满足即将颁布的GB50116-2013火灾自动报警系统设计规范要求，外观和功能较原有海湾GST500壁挂控制器有大幅提升。

　　海湾JB-QB-GSTN1500火灾报警控制器（联动型）采用壁挂式箱体，单台容量可达6个回路总计1452个总线制报警联动点，充分满足大型单体建筑中的区域消防报警系统的设计要求。

　　主要特点如下：

　　(1)单机容量大、可靠性高。本控制器采用壁挂式箱体，单台容量可达6个回路总计1452个总线制报警联动点，充分满足大型单体建筑中的区域消防报警系统的设计要求。每条回路分别配备一个模块电源对总线设备供电，不同总线间真正实现了电气隔离，一条总线的短路、接地故障不影响其它总线的正常工作，完全摒除了不同总线间的电气干扰。不论对联动类还是报警类总线设备，控制器都设有不掉电备份，保证系统调试完成时注册到的设备全部受到监控。

　　(2)图形化彩色显示界面。本控制器采用图形化彩色显示界面，不同信息采用不同窗口显示，窗口颜色不同，界面清晰易懂、方便直观，通过简单的操作（通过键盘的数字键或方向键操作）就可实现系统提供的多种功能。

　　(3)灵活的模块化结构和多种功能配置选择。本控制器主控部分由接口统一的各类功能模块组成，配置极为灵活方便，通过调整接入的回路板数实现总线设备从1点到1452点间的任意配置，若接入通讯板、CRT板和火警输出板，系统还可以提供与火灾显示盘、CRT和火警传输设备连接所需的标准接口。

　　(4)配备智能手动消防启动盘。本控制器配接智能手动消防启动盘，智能手动消防启动盘上的每一个启/停键均可通过定义与系统所连接的任意一个总线设备关联，完成对该总线制联动设备的启/停控制，彻底解决了报警联动一体化系统的工程布线、设备配置及安装调试存在的固有问题。

　　(5)配备直接控制盘。本控制器配备直接控制盘，可对消防泵、排烟机、送风机等重要设备进行直接控制。本控制盘具有输出线断路、短路和接反故障检测以及指示灯检测功能，这些检测功能可更大限度的保障控制盘本身及其与重要设备之间连接的可靠性。

　　(6)模块式开关电源。模块式开关电源可在宽电电压范围内高效节能运行，合理的充电电路和可靠的多级保护延长了电池的使用寿命。

二、海湾JB-QB-GSTN1500火灾报警控制器(联动型)主要技术指标

　　(1)液晶屏规格：800×480点，7.0英寸彩色液晶屏。

　　(2)控制器容量：

　　a.更大 6个总线制回路，每回路242个编码地址点。

　　b.标配手动盘2块，64路，可根据工程实际配置为最多8块，256路。

　　c.标配直控盘6路，可根据工程需求配置为20路。　　(3)线制

线制连接线距离数量

24V 无极性两总线 ≥1.0 mm2 双绞线 <1.5km242 只探测器或模块

RS-232 总线三芯屏蔽线 <15m1 台CRT

直控盘输出线（二线制） 1.0mm2≤导线截面≤2.0mm2 BV 线 <1.0km

　　(4)使用环境：温度：0℃～＋40℃　　相对湿度≤95％，不结露

　　(5)电源：主电:交流220V(2A)电压变化范围＋10%～－15%　　控制器备电：直流24V/16Ah密封铅酸电池，2节

　　(6)监控功耗=基本功耗35W（空载）+单块回路板监控功耗6W（484个总线设备）*回路板数

　　(7)报警功耗=基本功耗35W（空载）+单块回路板报警功耗7W（484个总线设备）*回路板数+10W（24V对外输出）

　　(8)外形尺寸：（长×宽×高）：500mm×170mm×700mm

三、海湾JB-QB-GSTN1500火灾报警控制器(联动型)结构特征、安装与布线

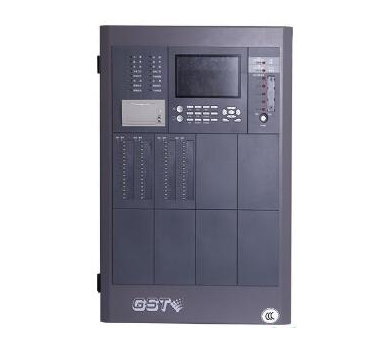

　　海湾JB-QB-GSTN1500火灾报警控制器(联动型)的外形如图1所示：

JB-QB-GSTN1500火灾报警控制器(联动型)的外形

图1

　　控制器外接线端子示意图如图2所示：

控制器外接线端子示意图　

图2

　　端子说明：

　　L、N、PE：交流220V接线端子及机箱保护接地线端子；

　　Zn_1、Zn_2（n=1~6）：探测器总线（无极性）；

　　An、Bn（n=1~5）：火警传输设备、火灾显示盘、控制器联网设备的通讯总线；

　　火警传输A、B：连接火警传输设备通讯总线端子（选配）；

　　火灾显示盘A、B：连接火灾显示盘的通讯总线端子；

　　CAN联网H、L：连接其它各类控制器的通讯总线端子（选配）；

　　24V+、24V-：24V/0.5A辅助电源输出端子；　　

　　FO1、FO2：火警输出端子，触点输出（可设置为常开或常闭），触点更大容量2A/30VDC或1A/125VAC；

　　S+、S-：警铃输出端子，24V/0.2A有源输出；

　　Cn+、Cn-（n=1~19）：直控输出端子。

　　布线要求：接线宜采用BV铜芯导线，1.0mm²≤导线截面积≤2.0mm²。

四、产品参数对比-N1500与GST500壁挂主机对比：

外观与配臵		JB-QB-GSTN1500控制器	JB-QB-GST500控制器
	主CPU	32位高速处理器	8位低速单片机
	回路板与监控点	支持1、2、3块双回路板。更大点数1452	支持1块双回路板，更大点数484
	手动盘数量	标配64路，可最多扩至256路（32*8块）	标配64路，不能扩展
	直控点数量	标配6路（其中一路为声光警报输出），可扩至20路	标配10路，不能扩展
	按键形式	橡胶按键	面膜按键
	记录容量	10000条历史记录 1000条火警记录 1000条操作记录	1000条历史记录 1000条火警记录 500条操作记录
安装与布线	显示器	7寸真彩800x480分辨率液晶显示器	5.7寸单色320x240显示器

	安装方式	壁挂式安装	壁挂式安装
	配接广播电话	不能	不能
	配接总线制火灾显示盘	能	不能
	直控盘	2线配合8302C模块	3线

外观与配臵		JB-QB-GSTN1500控制器	GST5000
	主CPU	32位高速处理器	8位低速单片机
	回路板与监控点	支持1、2、3块双回路板。更大点数1452	最多支持10块双回路板，更大点数4840
	手动盘数量	标配64路，可最多扩至256路（32*8块）	标配128路，可扩展
	直控点数量	标配6路（其中一路为声光警报输出），可扩至20路	标配14路，可扩展
	按键形式	橡胶按键	面膜按键
	记录容量	10000条历史记录火警记录 1000条操作记录	1000条历史记录 1000条火警记录 500条操作记录
安装与布线	显示器	7寸真彩800x480分辨率液晶显示器	5.7寸单色320x240显示器

	安装方式	壁挂式安装	琴台、立柜式安装
	配接广播电话	不能	能
	配接总线制火灾显示盘	能	不能
	直控盘	2线配合8302C模块	3线

五、JB-QB-GSTN1500火灾报警控制器（联动型）技术参数：

显示器	7寸真彩液晶，800×480分辨率
回路容量	可根据工程需求配置为2回路（484点）、4回路（968点）、6回路（1452点）
手动盘	可以根据工程需求配置为32、64、96、128、160、192、224路
直控盘	可以根据工程需求配置为5路、19路
对外辅助输出	0.5A/24V
声光警报器输出	带检线200mA/24V,1路
通讯板	CAN联网板、RS485联网板、显示盘通讯板、RS232/422可选的CRT通讯板任意组合与数量配置
打印机	高速热敏打印机，可选配
运行环境	相对湿度≤95%，不凝露；温度：0℃~+40℃
安全防护等级	IP30
基电池	16Ah/12V,2节
功耗	空载：30W；满载状态：38W（2回路）、46W（4回路）、52W（6回路）
安装方式	壁挂
尺寸	500mm×170mm×700mm
重量	25KG
