一、海湾GST-HX-200B/T火灾声光警报器概述

　　海湾GST-HX-200B/T火灾声光警报器用于在火灾发生时提醒现场人员注意。警报器是一种安装在现场的声光报警设备，当现场发生火灾并被确认后，可由消防控制中心的火灾报警控制器启动，启动后警报器发出强烈的声光警号，以达到提醒现场人员注意的目的。

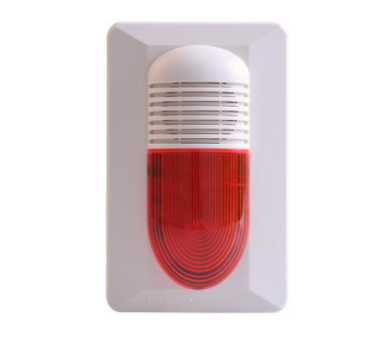

　　火灾声光警报器外形示意图

200尺寸

　　火灾声光警报器采用壁挂式安装，在普通高度空间下，以距顶棚0.2m处为宜。火灾声光警报器接线端子示意图

端子200

　　其中：

　　Z1、Z2：与火灾报警控制器信号二总线连接的端子，对于GST-HX-200A型火灾声光警报器，此端子无效

　　D1、D2：与DC24V电源线连接的端子，无极性

　　S1、G：外控输入端子

　　T、V：机关枪声调选择端子；

　　(此端子仅适用于GST-HX-200B型火灾声光警报器，GST-HX-200B/T火灾声光警报器没有；

　　短接此端子，警报器启动后发出机关枪声调，适用于气体喷洒指示；

　　不短接此端子，警报器启动后发出火警声调，适用于正常消防火灾报警)

　　可以利用手动火灾报警按钮的无源常开触点直接控制编码型的火灾声光警报器启动，系统接线示意图如下

200系统接线

　　布线要求：信号二总线Z1、Z2采用耐火RVS型双绞线，截面积≥1.0mm2；电源线D1、D2采用耐火BV线，截面积≥1.5mm2；S1、G、T、V采用耐火RV线，截面积≥0.5mm2。GST-HX-200B/T火灾声光警报器信号总线和电源线与警报器底壳端子连接处应做密封处理（无裸露铜线）。
