海湾J-SAM-GST9122A手动火灾报警按钮产品参数 J-SAM-GST9122A手动火灾报警按钮接线图

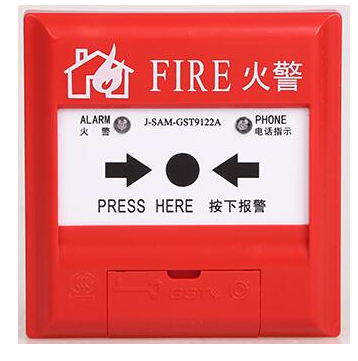

J-SAM-GST9122A手动火灾报警按钮产品实拍图

一、海湾J-SAM-GST9122A手动火灾报警按钮概述

　　海湾J-SAM-GST9122A手动火灾报警按钮安装在公共场所，本报警按钮含电话插孔。当人工确认发生火灾后，按下报警按钮上的按片，即可向控制器发出报警信号，控制器接收到报警信号后，将显示出报警按钮的编码信息并发出报警声响，将消防电话分机插入电话插孔即可与电话主机通讯。

二、海湾J-SAM-GST9122A手动火灾报警按钮特点

1、采用拔插式结构设计，安装简单方便，按钮上的按片在按下后可用专用工具复位。

2、按下报警按钮按片，可由报警按钮提供独立输出触点，可直接控制其它外部设备。

3、采用微处理器实现信号处理，用数字信号与控制器进行通信，工作稳定可靠，对电磁干扰有良好的抑制能力。

4、地址码为电子编码，可现场改写。

三、海湾J-SAM-GST9122A手动火灾报警按钮技术参数

品牌	海湾	型号	J-SAM-GST9122A
名称	手动火灾报警按钮	工作电压	信号总线电压：24V 允许范围：16V~28V
工作电流	监视电流≤0.6mA 报警电流≤1.8mA	输出容量	额定DC30V/100mA无源输出触点信号，接触电阻≤0.1
启动零件型式	可重复使用型	启动方式	人工按下按片
复位方式	用专用钥匙复位	指示灯	火警，红色，正常巡检时约3s闪亮一次，报警后点亮；电话指示，红色，约5s闪亮一次
编码方式	电子编码，编码范围在1～242之间任意设定	线制	与控制器采用无极性信号二总线连接，与GST-LD-8304采用二线制连接
使用环境	类型：户内温度：-10℃～+55℃ 相对湿度≤95%，不凝露	外形尺寸	95.4mm×98.4mm×45.5mm（带底壳）
外壳防护等级	IP40	壳体材料和颜色	ABS，红色
重量	约167g(含底壳)	安装孔距	60mm
执行标准	GB19880-2005

四、海湾J-SAM-GST9122A手动火灾报警按钮结构特征与工作原理

　　1、海湾J-SAM-GST9122A报警按钮的外形示意图如图所示。

报警按钮外形示意图

　　2、工作原理
J-SAM-GST9122A手动火灾报警按钮采用按压报警方式，通过机械结构进行自锁，可减少人为误触发现象。报警按钮内置单片机，完成报警检测及与控制器通讯功能。单片机内含EEPROM用于存储地址码、设备类型等信息，地址码可通过本公司生产的GST-BMQ-1B或GST-BMQ-2型电子编码器进行现场更改。

五、安装与布线

　　警告：安装设备之前，请切断回路的电源并确认全部底壳已安装牢靠且每一个底壳的连接线极性准确无误。

1.安装前应首先检查外壳是否完好无损，标识是否齐全。

2.安装时只需拔下报警按钮，从底壳的进线孔中穿入电缆并接在相应端子上，再插好报警按钮即可安装好报警按钮，安装孔距为60mm(如图所示)。报警按钮安装采用进线管明装和进线管暗装两种方式，安装示意图如下。

进线管明装方式　　　　　　　　进线管暗装方式

　　3、报警按钮端子示意图如图所示。

端子示意图

　　端子接线说明：
Z1、Z2：报警控制器来的信号总线，无极性。
K1、K2：额定DC30V/100mA无源输出端子，当报警按钮按下时，输出触点闭合信号，可直接控制外部设备。
TL1、TL2：与GST-LD-8304连接的端子。
4、布线要求
信号Z1、Z2采用RVS双绞线，截面积≥1.0mm²；消防电话线TL1、TL2采用RVVP屏蔽线，截面积≥1.0mm²。
