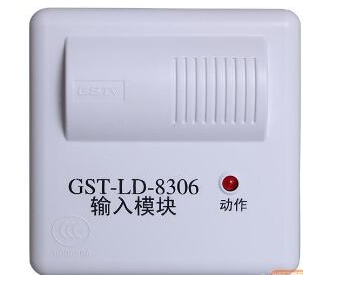

海湾GST-LD-8306输入模块

请选择规格

海湾GST-LD-8306输入模块

0元

总计：0元

数量：

库存量：99999 件已售：0 件

店铺地址：苏州市常熟市黄河路275号
手机：18751140119

相关推荐

商品介绍
商品参数
商品参数

GST-LD-8306输入模块情景展示 GST-LD-8306输入模块参数 GST-LD-8306输入模块实拍图

一、海湾GST-LD-8306输入模块概述：

　　GST-LD-8306型输入模块用于配接各种类型的防盗探测器，可为防盗探测器提供DC12V/100mA电源，与感烟、感温等火灾探测器共同组成防火、防盗综合报警系统。输入模块设有信号输入端，用于和防盗探测器的开关量无源输出触点连接，可将防盗探测器的动作信息传回火灾报警控制器。输入方式可设为常开检线、常闭检线。考虑到防盗探测器功耗较高，在实际使用时，输入模块除与火灾报警控制器的信号二总线连接外，另需接二根DC24V电源线。

二、海湾GST-LD-8306输入模块技术参数：

　　（1）工作电压：总线电压：总线24V　　电源电压：DC24V

　　（2）监视电流：总线电流≤1mA　　空载电源电流≤10mA

　　（3）动作电流：总线电流≤3mA　　电源电流≤100mA

　　（4）线制：与火灾报警控制器采用二总线连接，另需二根DC24V电源线，与各类防盗探测器要用四根线连接，一根DC12V，一根地线，二根防盗探测器动作信号线（常开或常闭动作输出）

　　（5）有源输出容量：DC12V/100mA

　　（6）出厂设置：常闭检线方式

　　（7）使用环境：温度：-10℃～+55℃相对湿度≤95%，不结露

　　（8）外壳防护等级：IP30

　　（9）外形尺寸：86mm×86mm×43mm（带底壳）

三、海湾GST-LD-8306输入模块结构特征、安装与布线：

　　本输入模块的外形尺寸及结构与GST-LD-8319输入模块相同，安装方法也相同，输入的对外端子示意图如下图：

GST-LD-8306输入模块

　　其中:

　　Z1、Z2：接火灾报警控制器信号二总线，无极性

　　D1、D2：DC24V电源输入端子，无极性

　　I、G：与设备的无源常闭触点（设备动作闭合报警型）连接；也可通过电子编码器设置为常开输入

　　12V、G：DC12V输出，电流≤100mA

　　布线要求：信号线Z1、Z2采用阻燃RVS双绞线，截面积≥1.0mm2；电源线D1、D2采用阻燃BV线，截面积≥1.5mm2；G、I、12V采用截面积≥1.0mm2的RV线。

　　应用方法

　　模块输入端如果设置为“常闭检线”状态输入，模块输入线末端（远离模块端）必须串联一个4.7kΩ的终端电阻；模块输入端如果设置为“常开检线”状态输入，模块输入线末端（远离模块端）必须并联一个4.7kΩ的终端电阻。　　

　　输入模块与常开无源触点的防盗探测器接线示意图如图2-59所示；与常闭无源触点的防盗探测器接线示意图如图2-60所示。
