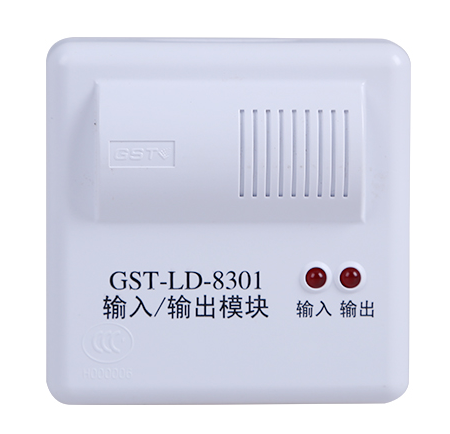

GST-LD-8301输入输出模块情景展示 GST-LD-8301输入输出模块产品参数 GST-LD-8301输入输出模块实拍展示

一、海湾GST-LD-8301控制模块的概述

　　海湾GST-LD-8301(以下简称模块)，主要用于连接需要火灾报警控制器控制的消防联动设备，如排烟阀、送风阀、防火阀等，并可接收设备的动作回答信号。

二、海湾GST-LD-8301控制模块特点

　　●输出可设置为有源输出或无源输出方式。

　　●输入、输出具有检线功能。

　　●输入端可现场设为常开检线、常闭检线或自回答方式，可与无源触点连接。

　　●地址码为电子编码，可由电子编码器事先写入，也可由控制器直接更改，工程调试简便可靠。

　　●电路部分和接线底壳采用插接方式，接触可靠、便于施工。

三、海湾GST-LD-8301控制模块技术

型号	GST-LD-8301
工作电压	信号总线电压：总线24V　允许范围：16V～28V 电源总线电压：DC24V　允许范围：DC20V～DC28V
工作电流	总线监视电流≤1mA　总线启动电流≤3mA 电源监视电流≤5mA　电源启动电流≤20mA
输入检线	常开检线时线路发生断路（短路为动作信号）、常闭检线输入时输入线路发生短路（断路为动作信号），模块将向控制器发送故障信号
输出检线	输出线路发生短路、断路，模块将向控制器发送故障信号
输出容量	无源输出：容量为DC24V/2A，正常时触点阻值为100kΩ，启动时闭合，适用于12V~48V直流或交流有源输出：容量为DC24V/1A
输出控制方式	脉冲、电平（继电器常开触点输出或有源输出，脉冲启动时继电器吸合时间为10s）
指示灯	红色（输入指示灯：巡检时闪亮，动作时常亮；输出指示灯：启动时常亮）
线制	与火灾报警控制器采用无极性信号二总线连接，与电源线采用无极性二线制连接
使用环境	温度：-10℃～+55℃ 相对湿度≤95%，不凝露
外形尺寸	86mm×86mm×43mm(带底壳)
壳体材料和颜色	ABS，瓷白
重量	约145g(带底壳)
安装孔距	60mm
执行标准	GB 16806-2006

四、GST-LD-8301输入输出模块结构特征与工作原理

　　1.模块外形示意图如下图所示。

　2.工作原理

　　模块内嵌微处理器，微处理器实现与火灾报警控制器通讯、电源总线掉电检测、输出控制、输入信号逻辑状态判断、输入输出线故障检测、状态指示灯控制。模块接收到火灾报警控制器的启动命令后，吸合输出继电器，并点亮指示灯。模块接收到设备传来的回答信号后，将该信息传到火灾报警控制器。

五、GST-LD-8301输入输出模块安装与布线

　　警告：

　　1.安装设备之前，请切断回路的电源并确认全部底壳已安装牢靠且每一个底壳的连接线准确无误。

　　2.模块输入端如果设置为“常开检线”状态输入，模块输入线末端（远离模块端）必须并联一个4.7kΩ的终端电阻；模块输入端如果设置为“常闭检线”状态输入模块输入线末端（远离模块端）必须串联一个4.7kΩ的终端电阻（具体接线方法见应用方法）。

　　3.模块为有源输出时,G和NG、V+、NO应该短接，COM、S-有源输出端应并联一个4.7kΩ的终端电阻，并串联一个IN4007二极管（具体接线方法见应用方法）。

　　安装前应首先检查外壳是否完好无损，标识是否齐全。

　　模块采用明装方式，底壳与模块间采用插接式结构安装，安装时只需拔下模块，从底壳的进线孔中穿入电缆并接在相应的端子上，再插好模块即可安装好模块。

　　模块采用线管预埋安装，将底盒安装在86H50型预埋盒上，安装孔距为60mm，安装示意图如下所示。

　　其中：

　　Z1、Z2：接火灾报警控制器信号二总线，无极性

　　D1、D2：DC24V电源输入端子，无极性

　　I、G：与被控制设备无源常开触点连接，用于实现设备动作回答确认（也可通过电子编码器设为常闭输入或自回答）

　　COM、NO：无源常开输出端子（注意：此端子间有微弱检线电流！！！）

　　NG、S-、V+、G：：留用

　　布线要求：信号总线Z1、Z2采用阻燃RVS型双绞线，截面积≥1.0mm2；电源线D1、D2采用阻燃BV线，截面积≥1.5mm2；G、NG、V+、NO、COM、S-、I采用阻燃RV线，截面积≥1.0mm2。
