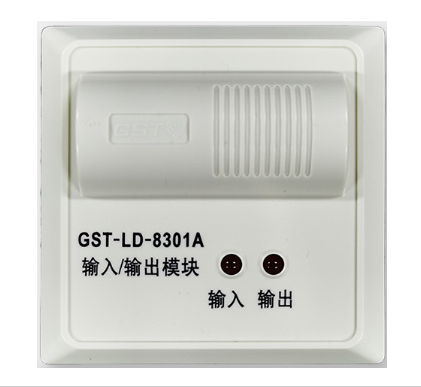

海湾GST-LD-8301A输入/输出模块

请选择规格

海湾GST-LD-8301A输入/输出模块

0元

总计：0元

数量：

库存量：99999 件已售：0 件

店铺地址：苏州市常熟市黄河路275号
手机：18751140119

一、海湾GST-LD-8301A输入输出模块特点

　　此模块用于连接需要火灾报警控制器控制的消防联动设备，如排烟阀、送风阀、防火阀等，并可接收设备的动作回答信号。

　　采用32位ARM微处理器实现信号处理，用数字信号与控制器进行通信，工作稳定可靠，对电磁干扰有良好的抑制能力。

　　输入、输出信号隔离检测，抗干扰能力强。

　　可采用电子编码器现场完成编码设置。

二、海湾GST-LD-8301A输入输出模块参数

　　（1）工作电压：

　　信号总线电压：总线24V允许范围：16V～28V

　　电源总线电压：DC24V允许范围：DC20V～DC28V

　　（2）工作电流：

　　总线监视电流≤0.42mA总线启动电流≤1.34mA

　　电源监视电流≤2.00mA电源启动电流≤18.00mA

　　（3）线制：与控制器采用无极性信号二总线连接，与DC24V电源采用无极性电源二总线连接

　　（4）无源输出触点容量：DC24V/2A，正常时触点阻值为100kΩ，启动时闭合，适用于12V~48V直流或交流

　　（5）输出控制方式：电平、脉冲（继电器常开触点输出，脉冲启动时继电器吸合时间为10s）

　　（6）出厂设置：常开检线输入、常开输出方式

　　（7）使用环境：

　　温度：-10℃～+55℃

　　相对湿度≤95%，不结露

　　（8）外壳防护等级：IP30

　　（9）外形尺寸：86mm×86mm×41mm（带底壳）

三、海湾GST-LD-8301A输入输出模块接线

8301A

　　其对外端子示意图如

　　其中：

　　Z1、Z2：接火灾报警控制器信号二总线，无极性

　　D1、D2：DC24V电源输入端子，无极性

　　I、G：与被控制设备无源常开触点连接，用于实现设备动作回答确认（也可通过电子编码器设为常闭输入或自回答）

　　COM、NO：无源常开输出端子（注意：此端子间有微弱检线电流！）

　　布线要求：信号总线Z1、Z2采用耐火RVS型双绞线，截面积≥1.0mm2；电源线D1、D2采用耐火BV线，截面积≥1.5mm2；I、G采用RV线，截面积≥1.0mm2。

　　应用方法

　　模块输入端如果设置为“常开检线”状态输入，模块输入线末端（远离模块端）必须并联一个4.7kΩ的终端电阻；模块输入端如果设置为“常闭检线”状态输入模块输入线末端（远离模块端）必须串联一个4.7kΩ的终端电阻。

　　输出控制电压可由被控设备提供，若被控设备不能提供，可从模块DC24V电源侧取电。模块无源输出触点控制设备，模块与被控制设备的接线示意图如下图:图一常开、图二常闭

GST-LD-8301A输入输出模块接线
