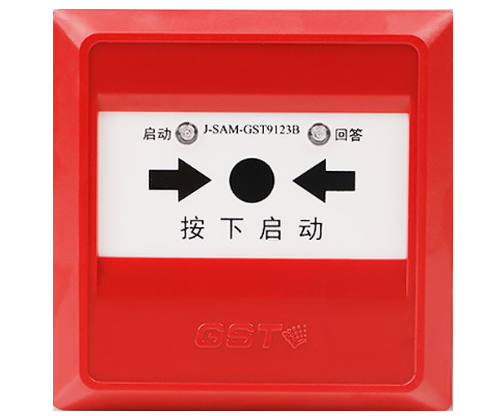

海湾J-SAM-GST9123B消火栓按钮

请选择规格

海湾J-SAM-GST9123B消火栓按钮

0元

总计：0元

数量：

库存量：99999 件已售：0 件

店铺地址：苏州市常熟市黄河路275号
手机：18751140119

一、J-SAM-GST9123B消火栓按钮特点

　　海湾J-SAM-GST9123B消火栓按钮(以下简称消火栓按钮)表面装一按片，当启用消火栓时，可直接按下按片，此时消火栓按钮的红色启动指示灯亮，表明已向消防控制室发出了报警信息，火灾报警控制器在确认了消防水泵已启动运行后，就向消火栓按钮发出命令信号点亮绿色回答指示灯。本按钮主要具有以下特点：

　　（1）新型插拔式卡接结构，安装、拆卸简单方便，按片在按下后可用专用工具复位。

　　（2）消火栓按钮为可重复使用型，采用压下报警方式，按下后可用专用钥匙复位。

　　（3）消火栓按钮动作机构采用专利设计，抗灰尘能力强。

　　（4）按下消火栓按钮按片，消火栓按钮提供的独立输出触点，可直接控制其它外部设备。

　　（5）采用32位ARM微处理器实现信号处理，用数字信号与控制器进行通信，工作稳定可靠，对电磁干扰有良好的抑制能力。

　　（6）地址码为电子编码，可现场改写。

二、海湾J-SAM-GST9123B消火栓按钮参数

　　（1）工作电压：

　　信号总线电压：24V允许范围：16V~28V

　　（2）工作电流：

　　监视电流≤0.3mA

　　报警电流≤1.9mA

　　（3）输出容量：额定DC30V/100mA无源输出触点信号，接触电阻≤0.1

　　（4）线制：消火栓按钮与火灾报警控制器信号二总线连接

　　（5）编码方式：电子编码方式，占用一个总线编码点，编码范围可在1～242之间任意设定

　　（6）启动零件型式：重复使用型

　　（7）启动方式：人工按下按片

　　（8）复位方式：用专用钥匙手动复位

　　（9）指示灯：红色启动指示灯，巡检时闪亮，消火栓按钮按下时此灯点亮；绿色回答指示灯，消防水泵运行时此灯点亮

　　（10）使用环境：

　　温度：0℃～＋55℃

　　相对湿度≤95%，不凝露

　　（11）外形尺寸：91mm×91mm×45.5 mm（含底壳）

　　（12）外壳防护等级：IP43

　　（13）壳体材料和颜色：ABS，红色

　　（14）重量：约128g(含底壳)

　　（15）安装孔距：60mm

三、J-SAM-GST9123B消火栓按钮布线

　　本消火栓按钮为红色全塑结构,分底盒与上盖两部分。底盒与上盖采用拔插式结构装配，安装拆卸简单、方便，连接紧密，非常便于工程调试及维修更换。消火栓按钮外形示意图如下

　　消火栓按钮外接端子示意图如下

23接线端子

　　其中：

　　Z1、Z2：接控制器二总线，无极性；

　　K1、K2：无源常开触点。

　　布线要求：可选用截面积≥1.0mm2的双绞线。

　　消火栓按钮采用预埋盒安装方式，安装孔距为60mm。进线时只需拔下消火栓按钮主体，从底壳的进线孔中穿入电缆并接在相应端子上，再插好消火栓按钮主体即可。安装示意图如2-9；安装孔距为60mm。

23预埋盒安装
