海湾HW-BLJC-1OEⅡ0.7W-VN453单面楼层标志灯

壁挂标志灯，单面楼层（-3F）标志灯，0.7W，2线制，采用电子编码方式，现场编码。


海湾HW-BLJC-1OEⅡ0.7W-VN453单面楼层标志灯


一、海湾HW-BLJC-1OEⅡ0.7W-VN453单面楼层标志灯（壁挂式）概述：

海湾HW-BLJC-1OEⅡ0.7W-VN453标志灯通常安装于室内，具有以下工作状态：

1 常亮—正常状态；

2 闪亮或定向闪亮—应急状态；

3 定向—双向标志灯指向一侧；

4 熄灭—指示关闭。

具有语音功能的安全出口标志灯，在应急状态有“这里是安全出口”的语音提示，循环播放。HW-BLJC-1OEⅡ0.7W-VN453标志灯通过信号总线接入应急照明分配电装置；受应急照明控制器的控制及管理。HW-BLJC-1OEⅡ0.7W-VN453标志灯采用电子编码方式，可通过海湾消防公司生产的 GST-BMQ-2 型电子编码器进行现场编码。


二、海湾HW-BLJC-1OEⅡ0.7W-VN453单面楼层标志灯（壁挂式）技术参数：

1. 工作电压：信号总线电压：36V；允许范围：20V～36V

2. 光源类型，应急时间：LED，不小于 90min，应急时间由集中电源的配置确定

3. 故障检测：光源出现短路、断路时，标志灯发送故障信号

4. 闪光频率：1Hz±10%

5. 编码方式：采用电子编码方式，占用一个地址

6. 使用场所：室内

7. 使用环境：温度：0℃～+55℃ 相对湿度≤95%，不凝露

8. 壳体材料和颜色：不锈钢（本色）

9. 重量：大约 0.6kg

10. 防护等级： IP30

11. 执行标准：GB 17945-2010

三、海湾HW-BLJC-1OEⅡ0.7W-VN453单面楼层标志灯（壁挂式）结构特征：

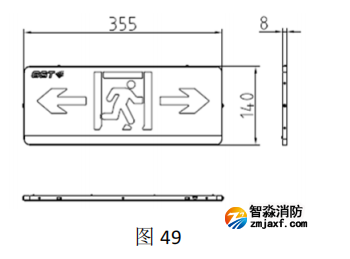

1. HW-BLJC-1OEⅡ0.7W-VN453标志灯按安装方式可分为吊装标志灯和壁挂标志灯 2 大类，外形示意图如图 49 所示。



2. HW-BLJC-1OEⅡ0.7W-VN453标志灯工作原理：标志灯正常处于常亮状态，当发生紧急情况时，转入应急状态，应急状态时闪亮（具有语音功能的指示灯播放语音提示内容），双向标志灯可选择使用双侧指向或单侧指向（只需要使用一侧指向时，另一侧可单独关闭）。


四、海湾HW-BLJC-1OEⅡ0.7W-VN453单面楼层标志灯（壁挂式）安装与接线：

警告：安装设备之前，请切断回路的电源。电线接头需要进行防水、绝缘处理。

 安装：

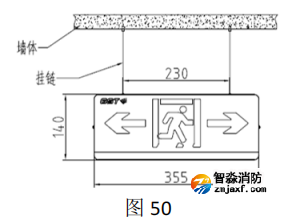

吊装标志灯具安装示意图参见图 50 所示，以双向为例。

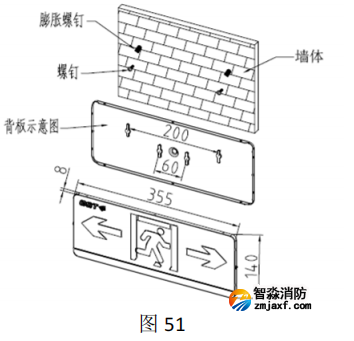

壁挂标志灯具安装示意图如图 51 所示，以双向为例。

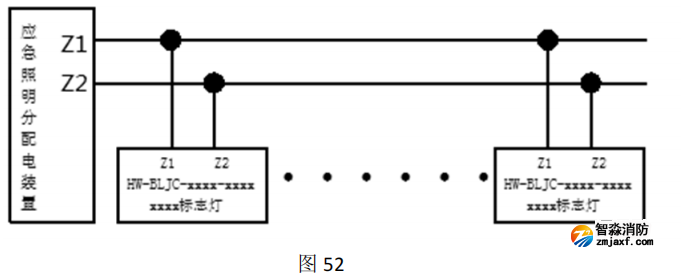

接线说明如图 52 所示：


白色电缆：信号总线，无极性，对应分配电装置的 Z1，Z2；

推荐使用截面积≥2.5mm2的 RV 型铜线。布线应与动力电缆、高低压配电电缆等 不同电压等级的电缆分开布置，不能布设在同一穿线管或线槽内。
