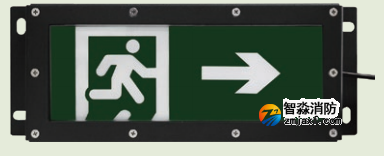

海湾HW-BLJC-1REI0.5W-VN752-R集中电源集中控制型消防应急标志灯具

IP65壁挂标志灯，单面右向，0.5W，2线制，采用电子编码方式，可进行现场编码。

一、海湾HW-BLJC-1REI0.5W-VN752-R集中电源集中控制型消防应急标志灯具概述：

      VN700 系列标志灯包括以下产品: HW-BLJC-1LREI0.5W-VN750（壁挂式小型单面双向标志灯）、HW-BLJC-1OEI0.5W-VN751（壁挂式小型单面疏散出口标志灯）、HW-BLJC-1LEI0.5W-VN752-L（壁挂式小 型 单 面 左 向 标 志 灯 ）、 HW-BLJC-1REI0.5W-VN752-R （ 壁 挂 式 小 型 单 面 右 向 标 志 灯 ）HW-BLJC-1LREI0.5W-VN753（壁挂式小型单面米标标志灯）HW-BLJC-1LREI0.5W-VN753Q （嵌入式式小型单面米标标志灯）HW-BLJC-1OEI0.5W-VN751A（壁挂式小型单面安全出口标志灯）

      标志灯通常安装于室内，具有以下工作状态：1 常亮—正常状态； 2 定向—双向标志灯指向一侧；3 熄灭—指示关闭。

      通过信号总线接入急照明集中电源；由应急照明控制器进行控制及管理。标志灯采用电子编码方式，可通过海湾消防公司生产的 GST-BMQ-2 型电子编码器进行现场编码。

二、海湾HW-BLJC-1REI0.5W-VN752-R集中电源集中控制型消防应急标志灯具技术参数 ：

1. 总线电压：36V，允许范围：20V～36V

2. 功耗均为 0.5W，重量为 1.8kg

3. 光源类型，应急时间：LED，不小于 90min，应急时间由集中电源的配置确定。LED 光源规格：

DC2.8V～DC3.0V/0.1W；LED 光源型号：HY-5G2SD-10。

4. 故障检测：光源出现短路、断路时，标志灯发送故障信号。

5. 编码方式：采用电子编码方式，占用一个地址

6. 使用场所：地铁、管廊、隧道

7. 使用环境：温度：0℃～+55℃相对湿度≤95%，不凝露

8. 壳体材料和颜色：金属（嵌墙式面板为不锈钢、壁挂式面板为铁板喷黑色漆）+ 玻璃（绿色）

9. 防护等级： IP65

10. 执行标准：GB 17945‐2010

三、海湾HW-BLJC-1REI0.5W-VN752-R集中电源集中控制型消防应急标志灯具结构特征与工作原理：

1. 标志灯按安装方式

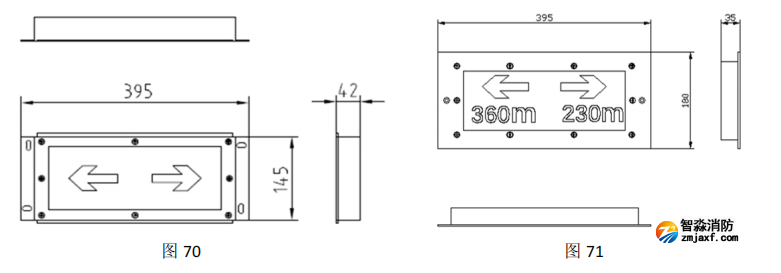

a）壁挂式：所有单面壁挂式标志灯，外形尺寸、安装尺寸一致。外形示意图如图 70 所示，以

双向为例。

b）嵌墙式：外形示意图如图 71 所示。

2. 工作原理：标志灯正常处于常亮状态，当发生紧急情况时，转入应急状态，双向标志灯不能使

用通道的指向可以单独关闭。

四、海湾HW-BLJC-1REI0.5W-VN752-R集中电源集中控制型消防应急标志灯具安装与接线：

警告：安装设备之前，请切断回路的电源。电线接头需要进行防水、绝缘处理。

安装：

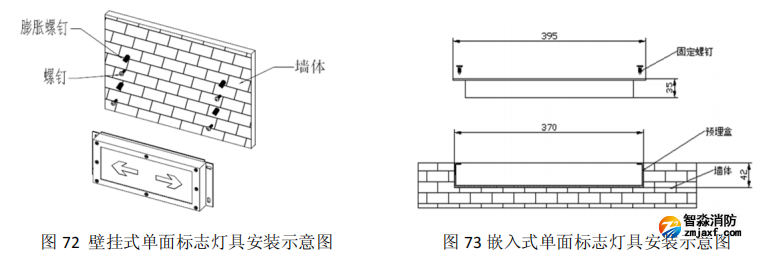

1. 安装：安装示意图如图 72、图 73 所示。

2. 接线说明：Z1、Z2：信号总线，无极性。

3. 布线要求：推荐使用截面积≥2.5mm2

的 RV 型铜线。布线应与动力电缆、高低压配电电缆等不同

电压等级的电缆分开布置，不能布设在同一穿线管或线槽内。

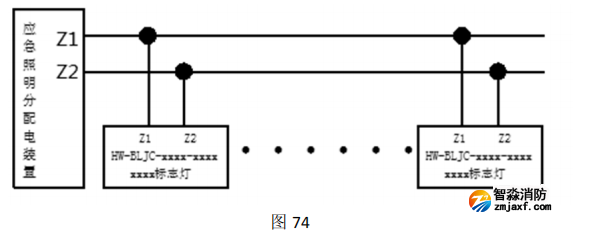

接线说明如图 74 所示：

白色电缆：信号总线，无极性，对应分配电装置的 Z1，Z2；

推荐使用截面积≥2.5mm2

 的 RV 型铜线。布线应与动力电缆、高低压配电电缆等

不同电压等级的电缆分开布置，不能布设在同一穿线管或线槽内。
