海湾HW-BLJC-1LEI0.3W-VN557集中电源集中控制型消防应急标志灯具

一、 海湾HW-BLJC-1LEI0.3W-VN557集中电源集中控制型消防应急标志灯具（地面安装）概述

        HW-BLJC-1LEI0.3W-VN557标志灯通常安装于室内，具有以下工作状态：1 常亮—正常状态； 2 闪亮或定向闪亮—应急状态；3 定向—双向标志灯指向一侧； 4 熄灭—指示关闭。

        HW-BLJC-1LEI0.3W-VN557标志灯通过信号总线接入应急照明分配电装置；受应急照明控制器的控制及管理。HW-BLJC-1LEI0.3W-VN557标志灯采用电子编码方式，可通过海湾消防公司生产的 GST-BMQ-2 型电子编码器进行现场编码。

二、海湾HW-BLJC-1LEI0.3W-VN557集中电源集中控制型消防应急标志灯具（地面安装）技术参数

1. 工作电压：信号总线电压：36V；允许范围：20V～36V；

2. 光源类型，应急时间：LED，不小于 90min，应急时间由集中电源的配置确定。

3. 故障检测：光源出现短路、断路时，标志灯发送故障信号。

4. 闪光频率：1Hz±10%

5. 编码方式：采用电子编码方式，占用一个地址

6. 使用场所：室内

7. 使用环境：温度：0℃～+55℃ 相对湿度≤95%，不凝露

8. 壳体材料和颜色： φ230mm：不锈钢（本色）+铝合金（白色）+玻璃（银色）

φ180mm：不锈钢（本色）+铝合金（黑色）+玻璃（银色）

φ159mm：不锈钢（本色）+铝合金（黑色）+玻璃（银色）

9. 重量：φ230mm 尺寸大约 2.2kg；φ180mm 尺寸大约重 1.4kg；φ159mm 尺寸大约 1.3kg

10. 防护等级：IP67

11. 执行标准：GB 17945-2010

三、海湾HW-BLJC-1LEI0.3W-VN557集中电源集中控制型消防应急标志灯具（地面安装）结构特征

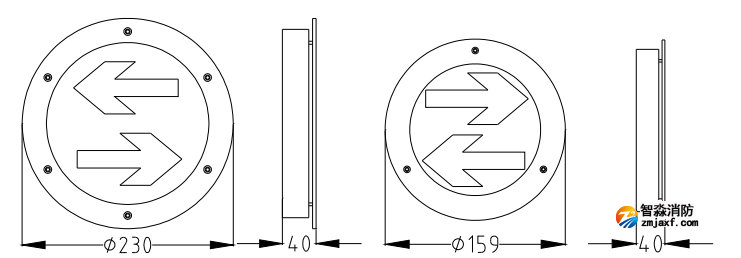

1. N55x 标志灯为玻璃面板，有直径为 230mm、180mm、159mm 三个个尺寸。230mm 直径与 159mm 直径地埋灯外形示意图如图所示，以双向为例。



   2. N500 标志灯工作原理：标志灯正常处于常亮状态，当发生紧急情况时，转入应急状态，应急状 态时闪亮，双向标志灯不能使用通道的指向时可以单独关闭。

   四、HW-BLJC-1LEI0.3W-VN557集中电源集中控制型消防应急标志灯具安装与接线

   警告：安装设备之前，请切断回路的电源。电线接头需要进行防水、绝缘处理。

    安装：  面板为 φ230mm 的灯具：

    HW-BLJC-1LREI0.5W-N550（玻璃面板双向），HW-BLJC-1LEI0.3W-N551（玻璃面板单向）。

   地面开孔尺寸为φ205，深 55mm。  灯具标配预埋盒为塑料材质。

   面板为 φ159mm 的灯具：

   HW-BLJC-1LREI0.5W-N552（玻璃面板双向），HW-BLJC-1LEI0.3W-N553（玻璃面板单向）。

   地面开孔尺寸为φ160，深 51mm。  灯具标配预埋盒为塑料材质。

   面板为 φ180mm 的灯具：

    HW-BLJC-1LREI0.5W-N554（玻璃面板双向）、HW-BLJC-1LEI0.3W-N555（玻璃面板单向）。

   地面开孔尺寸为φ160，深 51mm。  灯具标配预埋盒为塑料材质。

   步骤说明：

    1、地面安装位置开孔，开孔完成后用发泡胶固定预埋盒。注意：预埋盒上表面与地面平齐， 预埋盒内无杂物，塑料预埋盒无方向要求，金属预埋盒安装时预埋盒上的箭头指向疏散方向。

     2、接线时请使用防水胶带进行防水处理，防水胶带外还需缠绕电工胶带防止防水胶带被破坏。

     3、接线完成后将灯具装入预埋盒内，调整灯具指示方向后用固定螺钉固定灯具。注意：为防 止腐蚀性液体进入预埋盒内造成壳体腐蚀，建议灯具与预埋盒的接缝处使用密封胶密封。箭头标 志应指向疏散方向，同一支路上的灯具方向标记点位置应相同。如图所示，左图为塑料预埋 盒安装方式，右图为金属预埋盒安装方式。

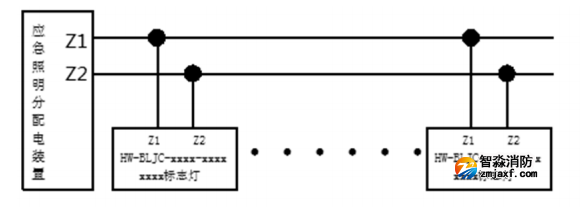

   接线说明如图：




白色电缆：信号总线，无极性，对应分配电装置的 Z1，Z2；

 推荐使用截面积≥2.5mm2 的 RV 型铜线。布线应与动力电缆、高低压配电电缆等

  不同电压等级的电缆分开布置，不能布设在同一穿线管或线槽内。
