海湾HW-ZFJC-E5W-VN662应急照明灯

海湾HW-ZFJC-E5W-VN662应急照明灯

2线制，5W壁挂安装，φ98*h75mm，采用电子编码方式，可进行现场编码。

一、海湾HW-ZFJC-E5W-VN662应急照明灯概述

VN600 系列为集中电源集中控制型消防应急照明灯具（以下简称照明灯）通常安装于室内，有 2种工作状态：正常，应急。具有故障检测功能，故障信息通过总线上传到应急照明分配电装置，应急照明分配电装置再上传到应急照明控制器。照明灯采用电子编码方式，可通过海湾消防公司生产的GST-BMQ-2 型电子编码器进行现场编码。


二、海湾HW-ZFJC-E5W-VN662应急照明灯技术参数

1. 工作电压：信号总线电压：36V；允许范围：25V～36V

2. 光源类型，应急时间：LED，不小于 90min，应急时间由集中电源的配置确定

3. 故障检测：光源出现短路、断路及电压过低时，照明灯发送故障信号

4. 编码方式：采用电子编码方式，占用一个地址

5. 使用场所：室内

6. 使用环境：温度：0℃～+55℃ 相对湿度≤95%，不凝露

7. 壳体材料和颜色：

a) 嵌顶照明灯：灯体材料：铝合金，控制盒材料：塑料；颜色：白色；

b) 壁挂照明灯：材料：塑料，颜色：白色。

c) 吸顶照明灯：材料：铝合金；颜色：白色

8. 防护等级： IP30

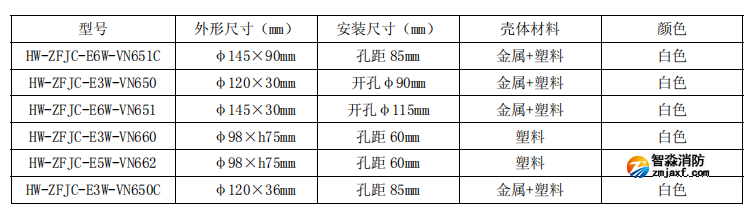

9. 安装孔距及外形尺寸：


10. 执行标准：GB 17945-2010


三、海湾HW-ZFJC-E5W-VN662应急照明灯结构特征

1. 应急照明灯按安装方式可分为 3 大类：

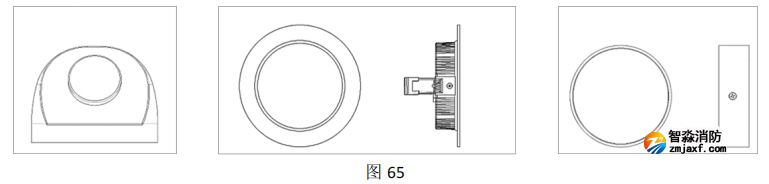

 外形示意图如图 65 所示。从左到右依次是，壁挂照明灯、嵌顶照明灯和吸顶照明灯。



2. 照明灯工作原理：照明灯正常处于熄灭状态，当发生紧急情况时，转入应急状态，应急状态时常亮。


四、海湾HW-ZFJC-E5W-VN662应急照明灯安装与接线

警告：安装设备之前，请切断回路的电源。电线接头需要进行防水、绝缘处理。

安装说明：

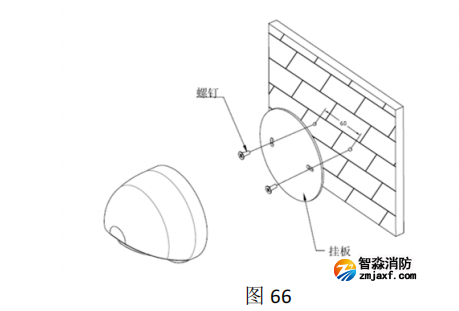

壁挂照明灯安装示意图如图 66 所示。


嵌顶照明灯安装方式如图 67 所示，以 VN651 为例。

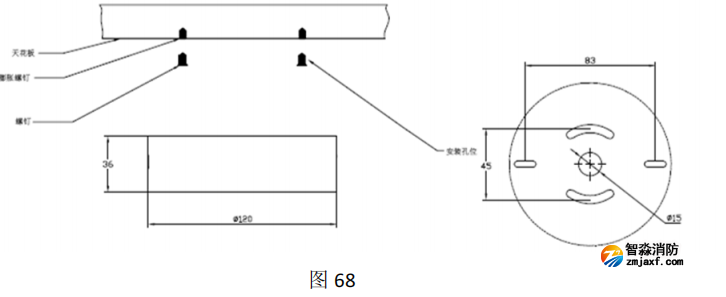

吸顶照明灯安装示意图如 68 所示，以 VN650C 为例

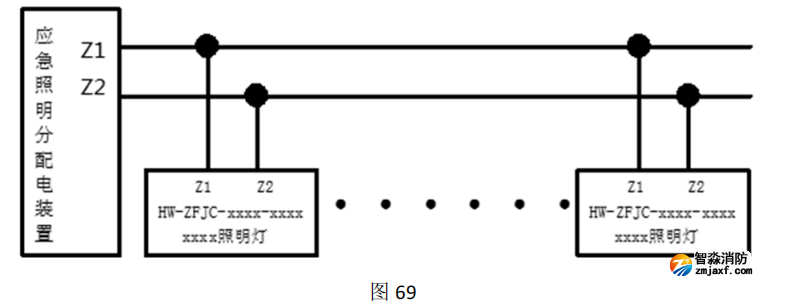

说明：图中“胶粒”为膨胀螺栓，当天花板为硬顶时选用。  接线说明如图 69 所示：



白色电缆：信号总线，无极性，对应分配电装置的 Z1，Z2；

推荐使用截面积≥2.5mm2 的 RV 型铜线。布线应与动力电缆、高低压配电电缆等

不同电压等级的电缆分开布置，不能布设在同一穿线管或线槽内。
